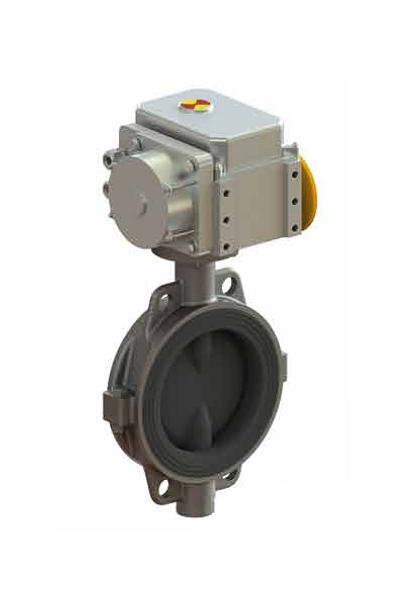

Затвор дисковый с электроприводом DN 350

Tavsif

Xarakteristikalar

Рабочая среда

Вода; растворы кислот, щелочей и других химических реагентов

Класс герметичности

А по ГОСТ 9544-2015. Пробное вещество «вода»

Коэффициент гидравлического сопротивления, не более

1.0

Направление подачи среды

Любое

Присоединительные размеры и размеры уплотнительных поверхностей фланцев

Тип 01 или тип 11, исполнение В по ГОСТ 33259-2015

DN, мм

350

PN, МП

1.0; 1.6

Размер, мм, А

78

Размер, мм, В

83

Размер, мм, С

345

Размер, мм, D

404

Размер, мм, D1

460/470

Размер, мм, d

22/26

Размер, мм, Emax

467

Размер, мм, Fmax

534

Размер, мм, G

145

Размер, мм, Hmax

798

Размер, мм, a

11°15'

Модель МЭОФ

МЭОФ-630

Масса, кг, не более

130.0
