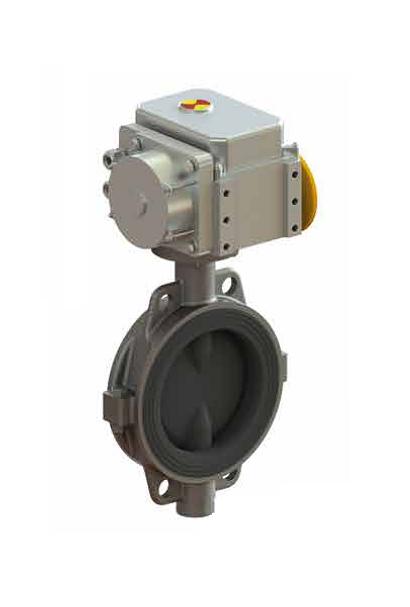

Затвор дисковый с электроприводом DN 50

Tavsif

Xarakteristikalar

Рабочая среда

Вода; растворы кислот, щелочей и других химических реагентов

Класс герметичности

А по ГОСТ 9544-2015. Пробное вещество «вода»

Коэффициент гидравлического сопротивления, не более

1.0

Направление подачи среды

Любое

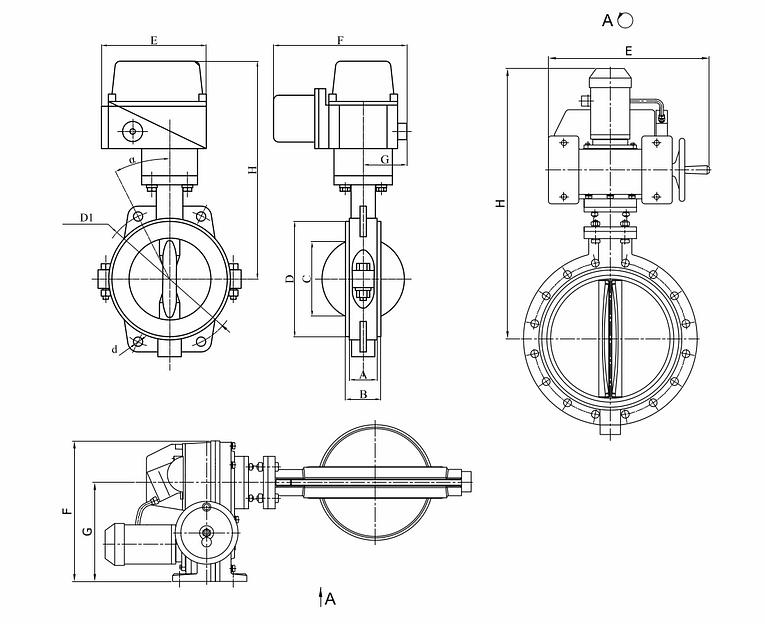

Присоединительные размеры и размеры уплотнительных поверхностей фланцев

Тип 01 или тип 11, исполнение В по ГОСТ 33259-2015

DN, мм

50

PN, МП

1.0; 1.6

Размер, мм, А

43

Размер, мм, В

48

Размер, мм, С

28

Размер, мм, D

94

Размер, мм, D1

125

Размер, мм, d

18

Размер, мм, Emax

185

Размер, мм, Fmax

245

Размер, мм, G

95

Размер, мм, Hmax

343

Размер, мм, a

45°

Модель МЭОФ

МЭОФ-32

Масса, кг, не более

12.5
