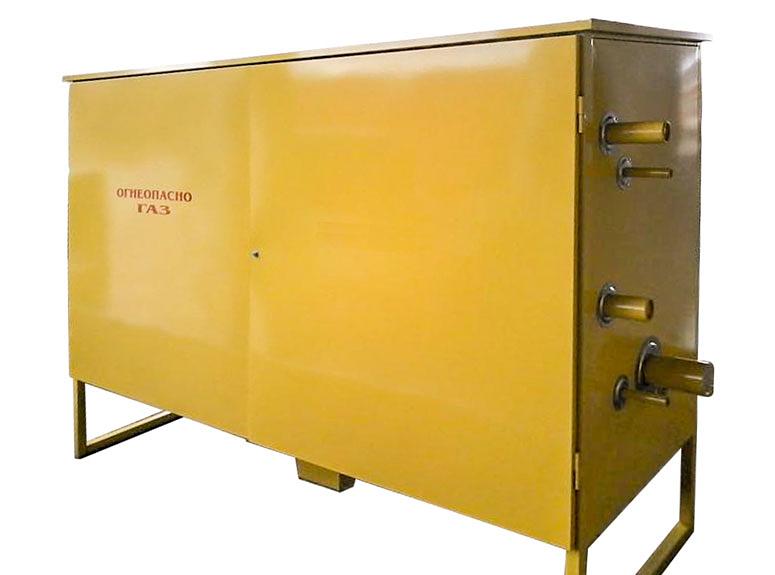

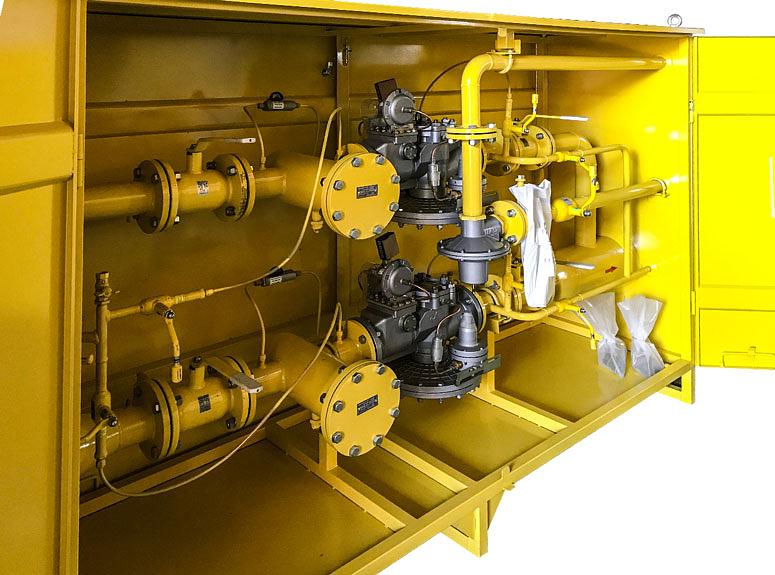

Газорегуляторный пункт шкафной ГРПШ-15-2Н(В)-У1

Сипаттамасы

Сипаттамалары

Тип регулятора

ГРПШ-15-2НУ1 / ГРПШ-15-2ВУ1

Покрытие

Порошковая краска

Среда

Природный газ ГОСТ 5542-87

Регулятор давления газа

РДГ-80Н / РДГ-80В

Диапазон настройки выходного давления

1,5–60 / 60-600 кП

Пропускная способность (Рвх 0,05 МПа)

1000 м³/ч (для пунктов с регуляторами РДГ-80Н)

Пропускная способность (Рвх 0,3 МПа)

3600 м³/ч

Пропускная способность (Рвх 0,6 МПа)

6280 м³/ч

Пропускная способность (Рвх 1,2 МПа)

11680 м³/ч

Диапазон настройки давления срабатывания отключ. устройства (при пониж. Рвых)

(0,15…0,5) х Рвых. (но не менее 0,0009 МПа)

Диапазон настройки давления срабатывания отключ. устройства (при повыш. Рвых)

(1,25…1,5) х Рвых

Давления срабатывания сбросного клапана

1,15 МПа х Рвых

Тепловая мощность обогревателя при давлении газа на входе (2 кПа)

0,5 кВт

Тепловая мощность обогревателя при давлении газа на входе (3,6 кПа)

0,7 кВт

Соединение

Фланцевое по ГОСТ 12820-80
