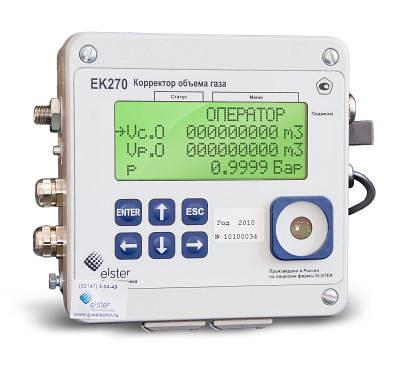

Корректор объема газа ЕК270

Сипаттамасы

Сипаттамалары

Корпус

Алюминиевый сплав, промышленное исполнение

Размеры

Высота 200 мм, ширина 200 мм, глубина 102 мм

Вес

Не более 2,8 кг.

Класс защиты

IP 65

Окружающая среда

−40°С до +60°С

Питание

2 литиевых элемента питания (срок службы > 5 лет при стандартном режиме эксплуатации)

Клавиатура

6-ти кнопочная плёночная клавиатура

Дисплей

4-х строчный 20-ти символьный дисплей

Калибровочный замок

Находится внутри корректора, пломбируется навесной пломбой

Находится внутри корректора, пломбируется навесной пломбой

2 цифровых входа для подключения НЧ, СЧ и ВЧ датчиков; 1 цифровой вход для подключения сигнальных сообщений

Преобразователь давления газа

Встроенный в корпус корректора или выносной до 100м.

Преобразователь перепада давления на счетчике

Внешний преобразователь, устанавливается на корпус корректора вместе с вентильным блоком.

Преобразователь температуры газа в трубопроводе

Тип Pt500 (500П). Длина 50 мм Æ 4 мм, длина кабеля 1 м (стандартно). Диапазон измеряемой температуры от −30°С до 60°С.

Преобразователь температуры окружающей среды

Типа Pt500 (500П). Устанавливается в корпусе корректора или снаружи по требованию заказчика.

Относительная погрешность измерения давления

0,35%

Относительная погрешность измерения температуры

0,1%

Дополнительная температурная погрешность измерения перепада давления

0,1% на каждые 10°С

Относительная погрешность вычисления стандартного объема газа (с учетом погрешностей измерения давле

0,37%

Коэффициент сжимаемости

Вычисление в соответствие с ГОСТ Р 30319.2-2015 или программируемый как константа

Сигнальный выход

2 цифровых выхода, программируемых для вывода импульсов (счётчики объёма); вывод сообщений тревога/предупреждение

Интерфейс

Оптический интерфейс в соответствие с IEC 61107. Внутренний программно переключаемый интерфейс RS232 / RS485 для стационарного подключения
