Затвор дисковый с гидроприводом ГПН DN 100

Сипаттамасы

Сипаттамалары

Рабочая среда

Вода; растворы кислот, щелочей и других химических реагентов

Класс герметичности

А по ГОСТ 9544-2015. Пробное вещество «вода»

Коэффициент гидравлического сопротивления, не более

1.0

Направление подачи среды

Любое

Присоединительные размеры и размеры уплотнительных поверхностей фланцев

Тип 01 или тип 11, исполнение В по ГОСТ 33259-2015

DN, мм

100

PN, МП

1.0; 1.6

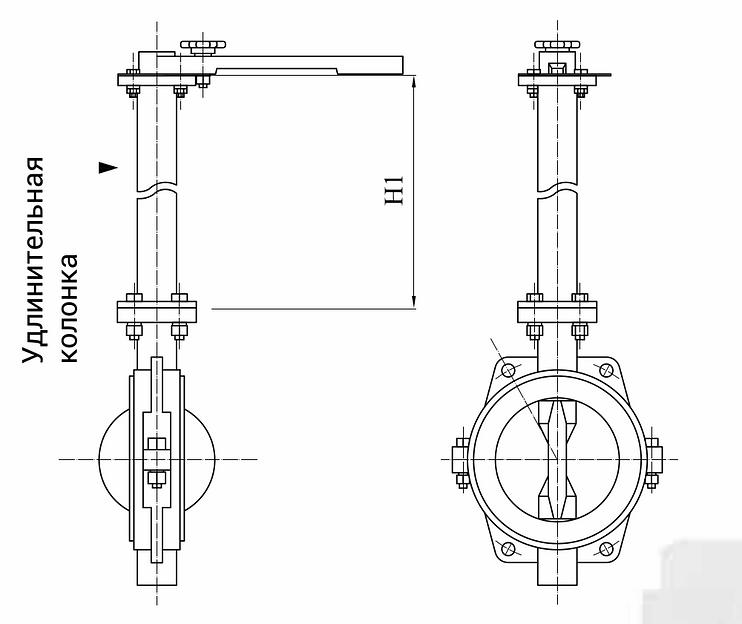

Размер, мм, А

52

Размер, мм, В

56

Размер, мм, С

88

Размер, мм, D

150

Размер, мм, D1

180

Размер, мм, d

18

Размер, мм, E

510

Размер, мм, F

304

Размер, мм, G

121

Размер, мм, H

274

Размер, мм, a

22°30'

Модель ГПН

ГПН-150

Масса, кг, не более

20.6
