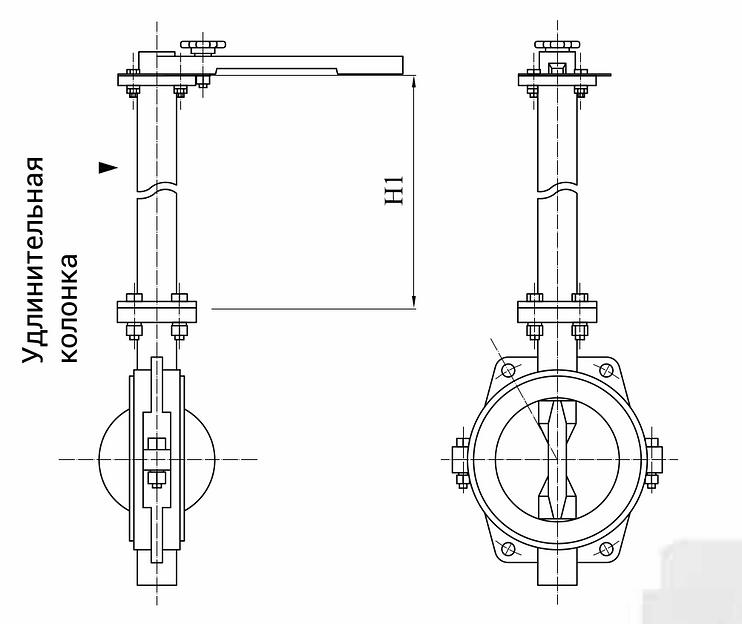

Затвор дисковый с гидроприводом ГПН DN 300
Беру шарттары
Сипаттамасы
Сипаттамалары
- Рабочая среда
- Вода; растворы кислот, щелочей и других химических реагентов
- Класс герметичности
- А по ГОСТ 9544-2015. Пробное вещество «вода»
- Коэффициент гидравлического сопротивления, не более
- 1.0
- Направление подачи среды
- Любое
- Присоединительные размеры и размеры уплотнительных поверхностей фланцев
- Тип 01 или тип 11, исполнение В по ГОСТ 33259-2015
- DN, мм
- 300
- PN, МП
- 1.0
- Размер, мм, А
- 78
- Размер, мм, В
- 83
- Размер, мм, С
- 288
- Размер, мм, D
- 350
- Размер, мм, D1
- 400
- Размер, мм, d
- 22
- Размер, мм, E
- 591
- Размер, мм, F
- 362
- Размер, мм, G
- 145
- Размер, мм, H
- 395
- Размер, мм, a
- 15°
- Модель ГПН
- ГПН-250
- Масса, кг, не более
- 68.5
