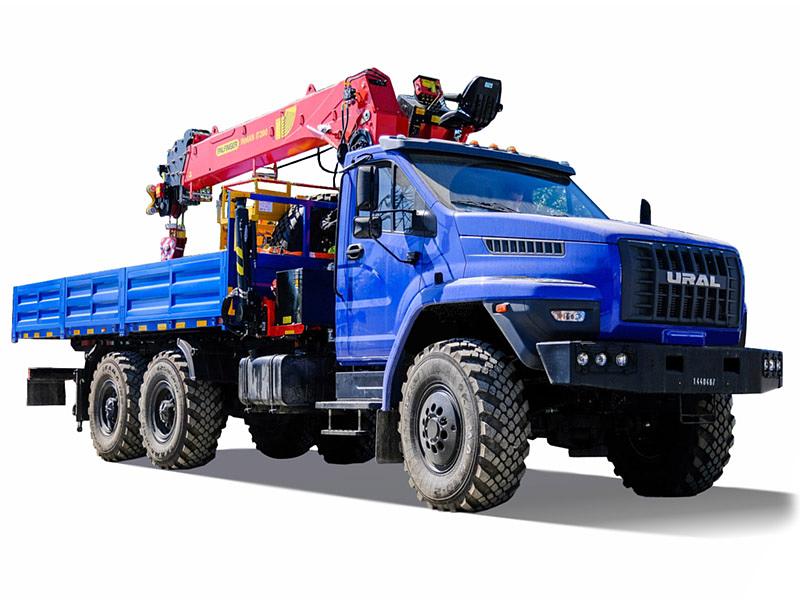

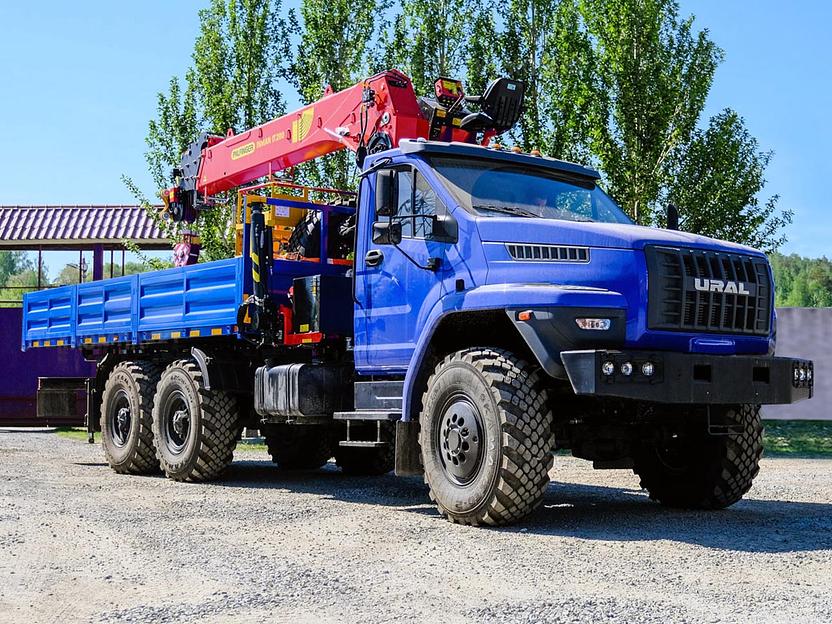

Автомобиль бортовой с КМУ ИТ-200, бур, люлька на шасси Урал

Описание

Характеристики

Шасси

Модель УРАЛ 4320-6951-72

Колесная формула

6×6

Грузоподъемность, кг

12 500

Снаряженная масса, кг

8 315

Полная масса, кг

21 300

Распределение полной массы на передний мост, кг

5 300

Распределение полной массы на заднюю тележку, кг

16 000

Двигатель

ЯМЗ-53623-10

Полезная мощность (нетто), л.с

273

Максимальная частота вращения, мин-1

2 300

Максимальный крутящий момент, кгс*м

120

Частота вращения при максимальном крутящем моменте, мин-1

1 300-1 600

Коробка передач

ЯМЗ-1105, механическая, 5 ст

Раздаточная коробка

АО «АЗ УРАЛ», 2-х ступ. с межосевым дифференциалом (высшая передача 1.04; низшая передача 2.15)

Кабина

Next, за двигателем, трехместная

Платформа

Длиннобазовое шасси

Платформа, колесная база

4 755 мм

Платформа, монтажная длина

5 620 мм

Ведущие мосты

АО «A3 «УРАЛ», передаточное число 7.49

Ёмкость топливного бака, л

300

Шины

425/85 R21

Привод тормозной системы

Пневматический

Предпусковой подогреватель

14ТС+10Е4

Кран-манимулятор

Модель ИТ-200

Количество гидравлических выдвижных секций, шт

5

Максимальная грузоподъемность, кг

7 200

Грузоподъемность (при вылете стрелы 16 м), кг

500 (без бура); 400 (с буром)

Максимальный вылет стрелы, м

18.9

Максимальная высота подъема люльки, м

23

Способ управления

Гидравлический

Место управления

С сиденья

Способ выдвижения опор

Гидравлический

Масса без гидронасоса и рабочей жидкости без бура, кг

3 750

Масса без гидронасоса и рабочей жидкости с буром, кг

4280

Габаритные размеры в трансп. положении без бура, мм

5350×2520×2620

Габаритные размеры в трансп. положении, мм

5675×2520×2620

Грузоподъемность (при вылете стрелы 4.9 м) без бура, кг

3 800

Грузоподъемность (при вылете стрелы 4.9 м) с буром, кг

3 200

Грузоподъемность на максимальном вылете без бура

500

Грузоподъемность на максимальном вылете с буром

400

Рабочая температура окружающей среды, °C

- 40 ... +40

Угол поворота колонны, град

400

Транспортное положение опор

вверх

Стандартная база опор, мм

5 640

Емкость гидробака, л (полная/max/min)

162 / 145.5 / 132

Рабочее давление, МПа

28

Масса базовой машины, т

4-11

Крутящий момент, Нм

6040

Рекомендуемый гидравлический поток, л/мин

75-115

Рекомендуемое давление, бар

175-240

Гидромотор, марка/модель

2K Bell EATON

Выходной вал

75 мм квадрат

Длина гидровращателя, мм

734

Диаметр гидровращателя, мм

240

Вес гидровращателя (без подвеса), кг

90

Отрузочные габариты, мм

европаллет, 1200×800

Длина стандартных шнеков, мм

1500

Рекомендуемый диаметр бурения, мм

150-600
