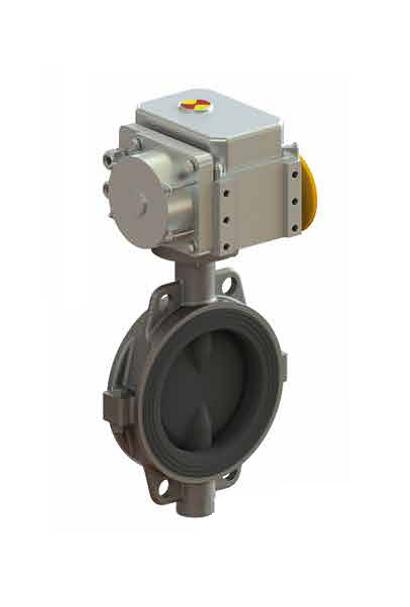

Затвор дисковый с электроприводом DN 150

Описание

Характеристики

Рабочая среда

Вода; растворы кислот, щелочей и других химических реагентов

Класс герметичности

А по ГОСТ 9544-2015. Пробное вещество «вода»

Коэффициент гидравлического сопротивления, не более

1.0

Направление подачи среды

Любое

Присоединительные размеры и размеры уплотнительных поверхностей фланцев

Тип 01 или тип 11, исполнение В по ГОСТ 33259-2015

DN, мм

150

PN, МП

1.0; 1.6

Размер, мм, А

56

Размер, мм, В

61

Размер, мм, С

136

Размер, мм, D

200

Размер, мм, D1

240

Размер, мм, d

22

Размер, мм, Emax

185/280

Размер, мм, Fmax

245/443

Размер, мм, G

95/108

Размер, мм, Hmax

413/512

Размер, мм, a

22°30'

Модель МЭОФ

МЭОФ-40/МЭОФ-100

Масса, кг, не более

19.7/39.2
