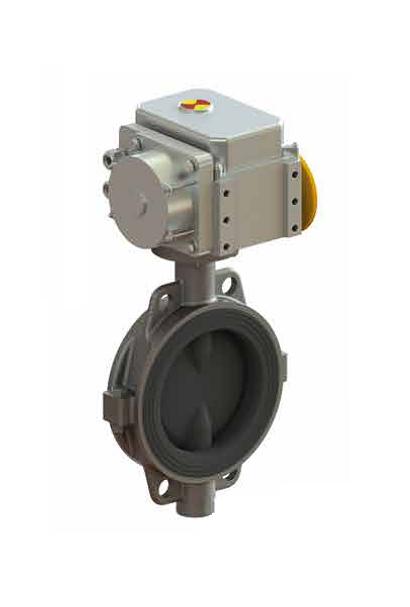

Затвор дисковый с электроприводом DN 800

Açıklama

Özellikler

Рабочая среда

Вода; растворы кислот, щелочей и других химических реагентов

Класс герметичности

А по ГОСТ 9544-2015. Пробное вещество «вода»

Коэффициент гидравлического сопротивления, не более

1.0

Направление подачи среды

Любое

Присоединительные размеры и размеры уплотнительных поверхностей фланцев

Тип 01 или тип 11, исполнение В по ГОСТ 33259-2015

DN, мм

800

PN, МП

1.0; 1.6

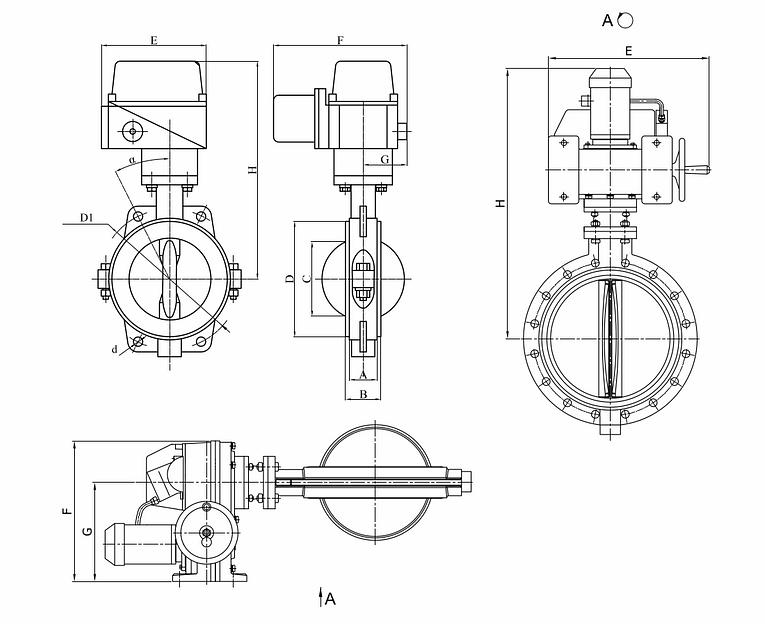

Размер, мм, А

190

Размер, мм, В

195

Размер, мм, С

780

Размер, мм, D

850

Размер, мм, D1

950

Размер, мм, d

33/39

Размер, мм, E

640

Размер, мм, F

630

Размер, мм, G

405

Размер, мм, Hmax

1500

Размер, мм, a

7°33'

Модель ГПН

МЭОФ-4000

Масса, кг, не более

745.0
