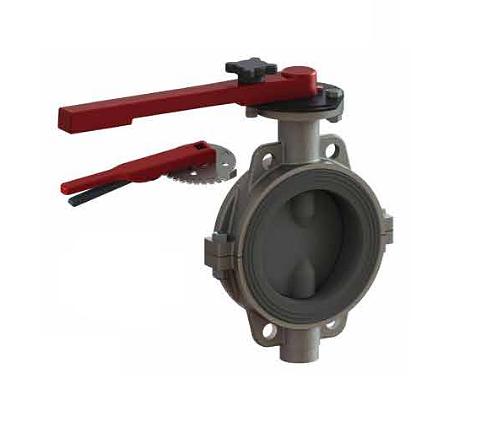

Затвор дисковый с ручным управлением рукоятка DN 300

Açıklama

Özellikler

Рабочая среда

Вода; растворы кислот, щелочей и других химических реагентов

Класс герметичности

А по ГОСТ 9544-2015. Пробное вещество «вода»

Коэффициент гидравлического сопротивления, не более

1.0

Направление подачи среды

Любое

Присоединительные размеры и размеры уплотнительных поверхностей фланцев

Тип 01 или тип 11, исполнение В по ГОСТ 33259-2015

DN, мм

300

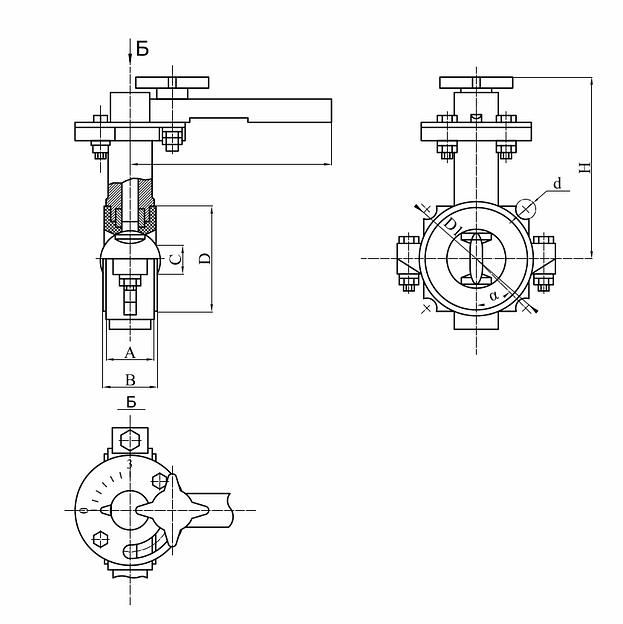

Размер, А

78

Размер, В

83

Размер, С

288

Размер, D

350

Размер, F

357

Размер, H

306

D1, PN, МПа — 1.0/1.6

400/410

d, PN, МПа — 1.0/1.6

22

a, PN, МПа — 1.0/1.6

15°

Корпус затвора сталь, чугун, кг

45.5
