Гидроклапаны предохранительные М-КП

Name: Гидроклапаны предохранительные М-КП
Brand: Remontclindrov
SKU: D2306000632
Availability: InStock

Гидроклапаны предохранительные М-КП фото 1

Гидроклапаны предохранительные М-КП фото 2

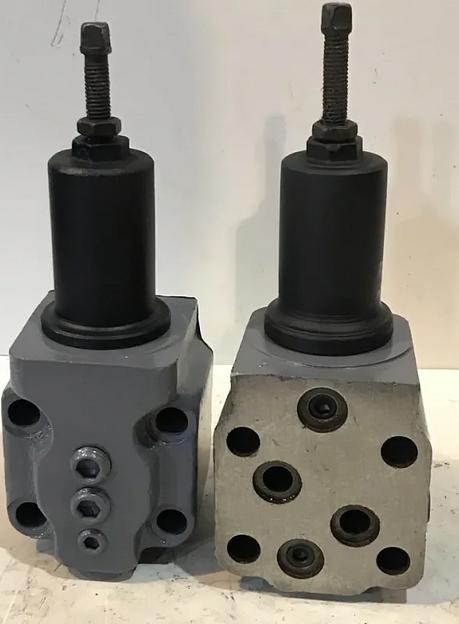

Гидроклапаны предохранительные М-КП фото 3

Гидроклапаны предохранительные М-КП фото 4

Shipping condition

Description

Гидроклапаны предохранительные М-КП.

Клапан состоит из корпуса, золотника, пружины, седла, корпуса вспомогательного клапана, седла, пружины, клапана и регулировочного винта.

Рабочая жидкость от насоса подводится в полость Р входа рабочей жидкости под давлением и через отверстия В, Б и А под торец золотника 2. Одновременно через демпферное отверстие Д жидкость поступает в полость Г и через отверстия Е и Ж — под клапан 8 вспомогательного гидроклапана, который настроен на определенное давление. До тех пор, пока давление в системе, действующее на клапан 8, не превысит усилие настройки пружины 7, гидравлически уравновешенный золотник 2 будет прижиматься пружиной 3 к седлу 4, благодаря чему полости Р входа жидкости под давлением и выхода рабочей жидкости в бак разъединены.

Как только давление в системе повысится сверх установленного настройкой, клапан, преодолевая усилие пружины, отойдет от седла, и жидкость через отверстия И и К в корпусах и поступит на выход Т.

Specifications

Модель: М-КП

Условный проход: 10, 20, 32 мм

Вид управления: Ручное

Способ действия: Прямого действия

Тип: Предохранительный

Климатическое исполнение: УХЛ4 (для районов с умеренным климатом)

Исполнение по диапазону регулирования: 0,5-10 / 1-20 / 2-32 МПа

Регулировочное устройство: В — винт; Р — рукоятка; К — ключ
