Комплектная трансформаторная подстанция с коридорами обслуживания КТПН 400/10-0,4 К/К

Name: Комплектная трансформаторная подстанция с коридорами обслуживания КТПН 400/10-0,4 К/К
Brand: Next Kazakhstan
SKU: D2303003982
Availability: InStock

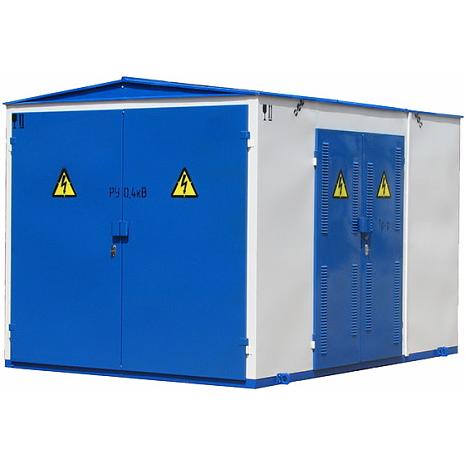

Комплектная трансформаторная подстанция с коридорами обслуживания КТПН 400/10-0,4 К/К фото 1

Комплектная трансформаторная подстанция с коридорами обслуживания КТПН 400/10-0,4 К/К фото 2

Shipping condition

Description

Комплектная трансформаторная подстанция с коридорами обслуживания КТПН 400/10-0,4 К/К представляет собой сварную металлоконструкцию из стальных профилей, обшитых стальным листом.

Отделения:
— распределительное устройство высокого напряжения  РУВН- 6(10) кВ;
— отсек силового трансформатора;
— распределительное устройство низкого напряжения  РУНН-0,4 кВ.

Высоковольтный ввод, по заказу, выполняется воздушным или кабельным.

Основание КТП представляет цельносварную конструкцию, которая имеет сплошной настил с отверстиями для охлаждения трансформатора и отверстиями для ввода и вывода кабелей.

Опт от 10 шт.

Specifications

Номинальная мощность: 400 кВа

Номинальное напряжение на стороне ВН: 10 кВ

Номинальное напряжение на стороне НН: 0,4 кВ

Электрическая схема на стороне высокого напряжения (ВН): Проходная

Способ установки: Стационарный

Количество трансформаторов: Однотрансформаторная

Тип высоковольтного ввода (ВН): Воздушный, кабельный

Вывод на стороне НН: Воздушный, кабельный

Тип нейтрали трансформатора по низкой стороне (НН): Глухозаземленная

Нормативные документы: ГОСТ 14695-80, ПЭУ

Тип: КТП городского типа

Высоте установки над уровнем моря: До 1000 м

Температура окружающего воздуха: -40...+40 °С

Среднесуточная относительная влажность воздуха: До 80 %

Окружающая среда: Отсутствие токопроводящей пыли, химически активных газов и испарений
