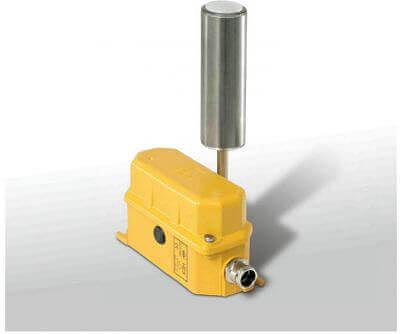

Датчик контроля схода ленты тип HES

Description

Specifications

Auditing

Not conducted

Корпус

Алюминий GK-AlSi 12

Лакокрасочное покрытие

DD лак желтый, RAL 1004

Роликовый рычаг

Нержавеющая сталь Ø 50 мм, шариковый подшипник

Крепление

2 удлиненных отверстия для винтов M8

Монтажное положение

Горизонтальный наклон до 30°

Рычаг отклонения ролика

Макс. +/- 75 °

Механическая надежность

> 10000 циклов переключения

Вес

2,2 кг

Система коммутации

2 переключающих контакта (кнопочные переключатели) положительно управляемые контакты

Диапазон переключения

5 °-15 ° и 15 °- 35 °, регулируемые (заводская настройка на 10 °)

Кабельный ввод

2 резьбовых отверстия M25x1,5 каждое с 1x резьбовой пробкой, 1x кабельным вводом, диапазон уплотнений от Ø11 мм до Ø16 мм

Категория применения

AC-15: 230 V; 1,5 A DC-13: 60 V; 0,5 A DC-13: 24 V; 2 A

Сечение соединительного кабеля

От 1 мм² до 2,5 мм²

Подключение защитного провода

В корпусе: M4 класс защиты I: защитное заземление

Номинальное напряжение изоляции Ui

250 V

Номинальное импульсное выдерживаемое напряжение Uimp

2,5 кВ, категория перенапряжения II, степень загрязнения III

Непрерывный тепловой ток Ith

6 A

Надежность контактов

30000 операций на 100% Ie

Допустимая температура окружающей среды

– 25°C… +70°C

Расширенный диапазон температуры окружающей среды

– 40°C… +70°C (HES 7xx)

Защиты корпуса

IP65 / IP67 в соответствии с EN 60529
