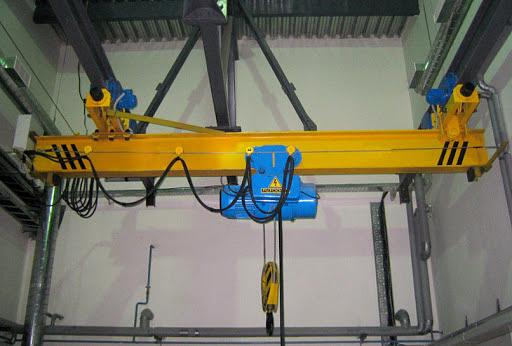

Кран мостовой подвесной однобалочный однопролетный общего назначения г/п, 16 т

Description

Specifications

Грузоподъёмность, т

16

Пролет крана Ln, м

3.0…6.0

Высота подъёма крюка H, м

6-24

Длина консолей l, м

0.3…1.2

Номер профиля двутавровой балки для кранового пути по ГОСТ 19425

45М

Размеры А min, мм

1500

Размеры B min, мм

2200

Размеры b min, мм

1450

Группа режима работы крана по ГОСТ 25546-82 (ISO 4301/1-86)

3К (А3)

Скорость подъёма (Данные характеристики зависят от типа устанавливаемой электротали), м/с

0.067

Скорость передвижения тали (Данные характеристики зависят от типа устанавливаемой электротали), м/с

0.33; 0.53

Скорость передвижения крана, м/с

0.35 (от 1/10 номинальной скорости до 35 м/с — с установкой преобразователя частоты с функциями плавный разгон/торможение)

Управление краном

С пола; радиоуправление

Токоподвод

Кабельный; открытый троллейный; закрытый троллейный

Род тока и напряжение

Переменный — 380 В; 50 Гц

Суммарная мощность электродвигателей (ПВ 40%) (Характеристики зависят от типа электротали), кВт max

2×1.1 + 13 + 2×0.55

Масса крана, т (max)

6.4…8.2

Нагрузка на одну двухколесную ходовую тележку при работе крана, кН (max)

24.4

Климатическое исполнение, категория размещения

У1, У2, У3

Температура окружающей среды, °С

-20...+40 (-40…+40)

Исполнение крана

Общепромышленное
