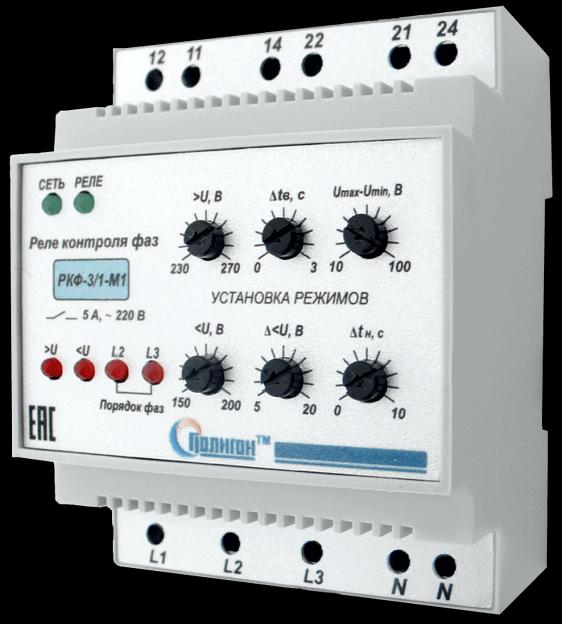

Реле напряжения трехфазное РКФ-3/1-М1

Description

Specifications

Total volume

~ 0.001 м³

Total weight

~ 0.4 kg

Номинальное напряжение, В, Гц

220+/-10% В; 50 Гц

Напряжение питания, В

-40...+45 °C

Масса, кг

0,4 кг

Габаритные размеры, мм

71х90х60 мм

Масса, кг

24 мес

Потребляемая мощность, не более, Вт

5 Вт

Максимальный разрядный ток блока варисторной защиты при импульсе 8/20 мкс

max 7 А

Максимальный разрядный ток 10/350 мкс, кА

min 230 В; max 270 В

Напряжение ограничения (амплитудное значение)

min 150 В; max 200 В

Гистерезис нижнего порога «ΔUн» min/max

min 5 В; max 20 В

Гистерезис верхнего порога

3 В

Перекос фаз «Uв-Uн» min/max

min 10 В; max 100 В

Диапазон установки значения максимального фазного напряжения выключения «U, В»

230-270 В

Временная задержка отключения реле по верхнему порогу «Δtв(c)» min/max

min 0 с; max 3 с

Временная задержка отключения реле по нижнему порогу «Δtн(c)» min/max

min 0 с; max 10 с

Временная задержка отключения реле при пропадании фазы

0,1-0,2 с

Временная задержка отключения внутреннего реле Р1 при снижении напряжения ниже установленного значения

0,02 с

Временная задержка включения внутреннего реле Р1 при нормализации напряжения

0-10 с
