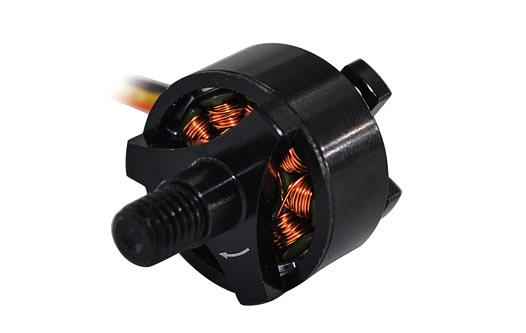

Бесколлекторный двигатель постоянного тока Constar BO1815N2B 01-199-6.0, 18 Вт ОПТ

Description

Specifications

Auditing

Not conducted

Номинальное напряжение

6 В

Скорость холостого хода

19900 об/мин

Ток холостого хода

320 мА

Номинальная скорость

9550 об/мин

Номинальный момент (макс. длительный момент)

18 мНм

Номинальный ток (макс. длительный ток)

6,1 А

Пусковой момент

81 мНм

Пусковой ток

28,9 А

Максимальный КПД

80 %

Сопротивление между выводами

0,21 Ом

Моментная постоянная

2,9 мНм/А

Скоростная постоянная

3333 об/мин/В

Крутизна механической характеристики

234,5 об/мин/мНм

Инерция ротора

2,8 г·см²

Тепловое сопротивление (корпус-окружающая среда)

2,8 К/Вт

Тепловое сопротивление (обмотка-корпус)

2,4 К/Вт

Тепловая постоянная времени обмотки

112 с

Тепловая постоянная времени двигателя

173 с

Температура окружающей среды

-40...+120 °C

Максимальная температура обмотки

180 °C

Тип подшипников

Шариковые

Осевое биение

0,012 мм

Радиальное биение

0,008 мм

Макс. осевая нагрузка на вал (динамическая)

1,5 Н

Максимальное усилие для прессовой посадки (статическое)

37 Н

Макс. радиальная нагрузка 3 мм от крепёжного фланца

12 Н

Число пар полюсов

6

Число фаз

3

Масса

11 г

Диаметр

18 мм

Длина

15 мм

Конфигурируемый онлайн

Нет

Серия

BO1815N2B

Присвоенная мощность

18 Вт

Тип двигателя

Бесколлекторные

Применение

Беспилотные летательные аппараты (БПЛА), аэромоделирование

Стадия жизненного цикла

Стандартный

Производитель

Constar

Модель

01-199-6.0

Ток

Постоянный
