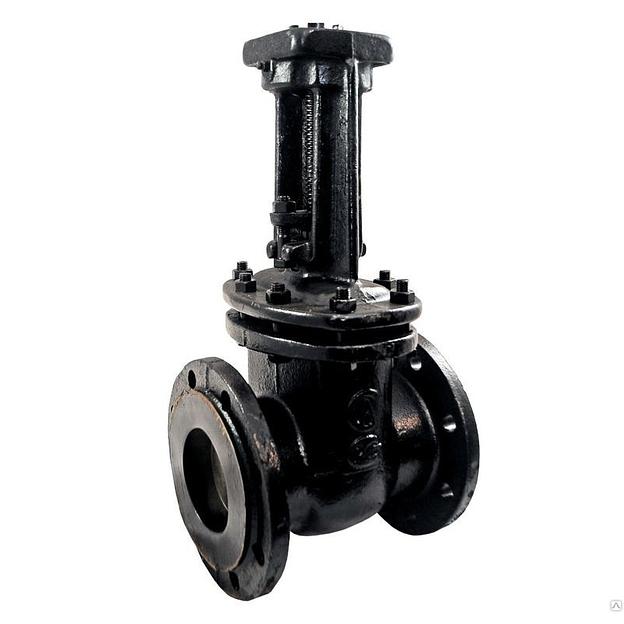

Задвижка 30ч906бр Ду50

Description

Specifications

Ду, мм

50

Строительная длина, мм

180

Ру, бар (кгс/см2)

16

Масса, кг

12

Температура рабочей среды

до + 225 °С

Рабочая среда

вода, пар

Направление потока среды

любое

Привод

электропривод

Номинальное давление PN, МПа (кгс/см²)

1,0 (10);

Присоединение к трубопроводу

фланцевое по ГОСТ 12815-80, ГОСТ 12815-01

Установочное положение на трубопроводе:

любое, кроме положения приводом вниз

Регламентирующий документ

ТУ УЗ 22-03326877-021-96

Класс герметичности по ГОСТ 9544-93

«С», «D»

Номер чертежа

ГЛ 16003

Материал изделия (корпус, крышка, упорная гайка):

СЧ 18

Материал изделия (клин):

сталь 20х13

Материал изделия (гайка шпинделя, втулка):

ЛЦ40Л;

Материал изделия (прокладка крышки, уплотнительные кольца):

АП-31

Материал изделия (шпиндель):

ПОН-Б
