Затвор дисковый с электроприводом DN 100

Description

Specifications

Рабочая среда

Вода; растворы кислот, щелочей и других химических реагентов

Класс герметичности

А по ГОСТ 9544-2015. Пробное вещество «вода»

Коэффициент гидравлического сопротивления, не более

1.0

Направление подачи среды

Любое

Присоединительные размеры и размеры уплотнительных поверхностей фланцев

Тип 01 или тип 11, исполнение В по ГОСТ 33259-2015

DN, мм

100

PN, МП

1.0; 1.6

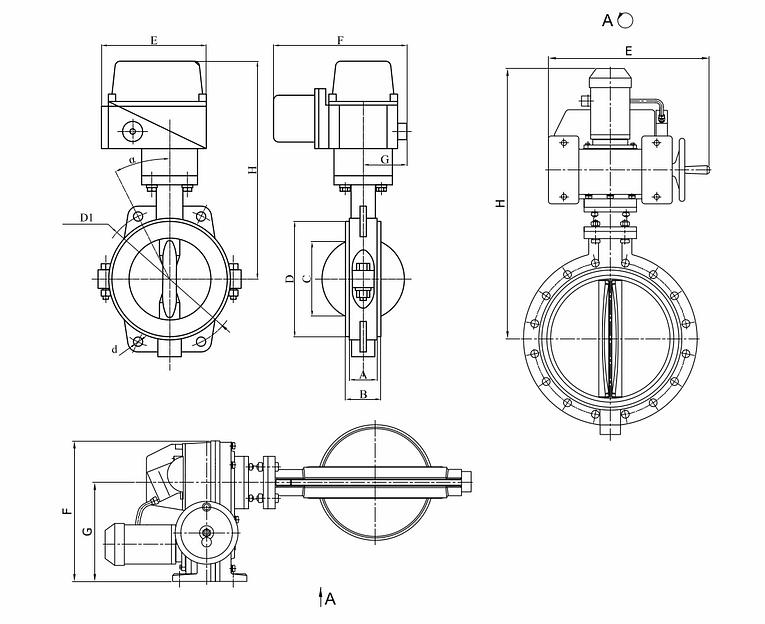

Размер, мм, А

52

Размер, мм, В

56

Размер, мм, С

88

Размер, мм, D

150

Размер, мм, D1

180

Размер, мм, d

18

Размер, мм, Emax

185

Размер, мм, Fmax

245

Размер, мм, G

95

Размер, мм, Hmax

383

Размер, мм, a

22°30'

Модель МЭОФ

МЭОФ-40

Масса, кг, не более

15.6
