Затвор дисковый с ручным управлением редуктор DN 250

Tavsif

Xarakteristikalar

Рабочая среда

Вода; растворы кислот, щелочей и других химических реагентов

Класс герметичности

А по ГОСТ 9544-2015. Пробное вещество «вода»

Коэффициент гидравлического сопротивления, не более

1.0

Направление подачи среды

Любое

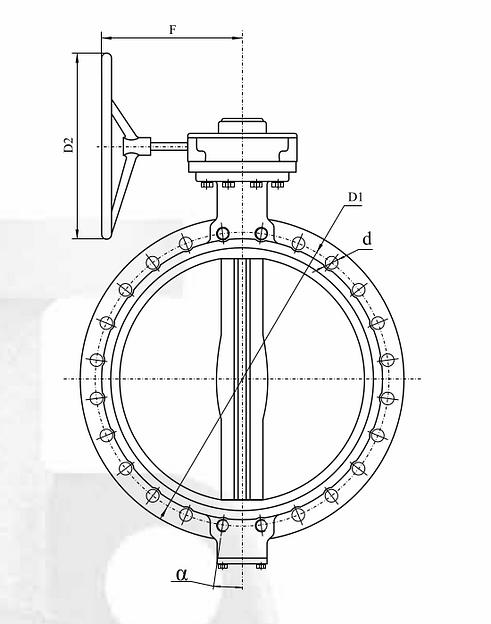

Присоединительные размеры и размеры уплотнительных поверхностей фланцев

Тип 01 или тип 11, исполнение В по ГОСТ 33259-2015

DN, мм

250

Размер, А

68

Размер, В

73

Размер, С

239

Размер, D

310

Размер, D2

250

Размер, E

83

Размер, F

186

Размер, H

293

D1, PN, МПа — 1.0/1.6

350/355

d, PN, МПа — 1.0/1.6

15°/26

a, PN, МПа — 1.0/1.6

15°

Корпус затвора сталь, чугун, кг

36.6
