Затвор дисковый с ручным управлением редуктор DN 600

Tavsif

Xarakteristikalar

Рабочая среда

Вода; растворы кислот, щелочей и других химических реагентов

Класс герметичности

А по ГОСТ 9544-2015. Пробное вещество «вода»

Коэффициент гидравлического сопротивления, не более

1.0

Направление подачи среды

Любое

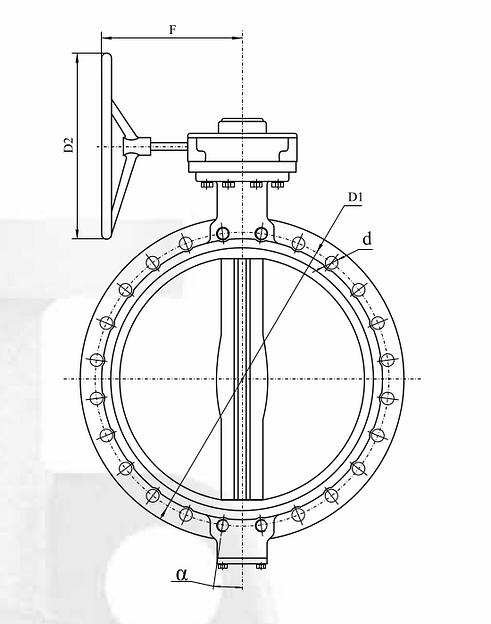

Присоединительные размеры и размеры уплотнительных поверхностей фланцев

Тип 01 или тип 11, исполнени

DN, мм

600

Размер, А

154

Размер, В

160

Размер, С

570

Размер, D

654

Размер, D2

300

Размер, E

198

Размер, F

304

Размер, H

635

D1, PN, МПа — 1.0/1.6

725/770

d, PN, МПа — 1.0/1.6

9°/39

a, PN, МПа — 1.0/1.6

9°

Корпус затвора сталь, чугун, кг

261.0
