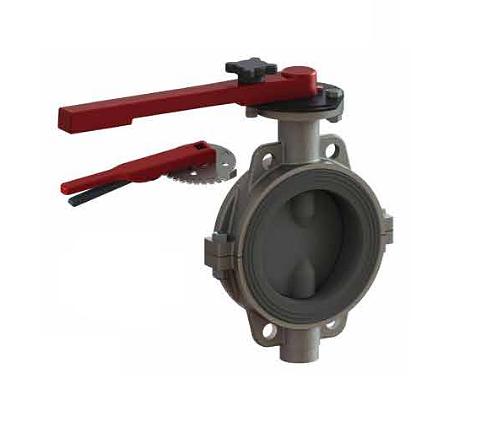

Затвор дисковый с ручным управлением рукоятка DN 65

Tavsif

Xarakteristikalar

Рабочая среда

Вода; растворы кислот, щелочей и других химических реагентов

Класс герметичности

А по ГОСТ 9544-2015. Пробное вещество «вода»

Коэффициент гидравлического сопротивления, не более

1.0

Направление подачи среды

Любое

Присоединительные размеры и размеры уплотнительных поверхностей фланцев

Тип 01 или тип 11, исполнение В по ГОСТ 33259-2015

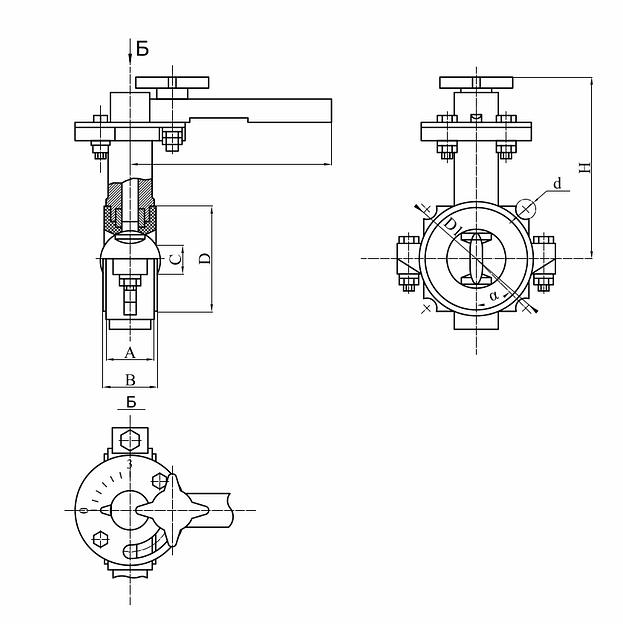

DN, мм

65

Размер, А

46

Размер, В

50

Размер, С

48

Размер, D

108

Размер, F

200

Размер, H

175

D1, PN, МПа — 1.0/1.6

145

d, PN, МПа — 1.0/1.6

18

a, PN, МПа — 1.0/1.6

45°

Масса, кг, не более, сталь, чугун

4.7
