Затвор дисковый с гидроприводом ГПН DN 125

Description

Specifications

Auditing

Not conducted

Рабочая среда

Вода; растворы кислот, щелочей и других химических реагентов

Класс герметичности

А по ГОСТ 9544-2015. Пробное вещество «вода»

Коэффициент гидравлического сопротивления, не более

1.0

Направление подачи среды

Любое

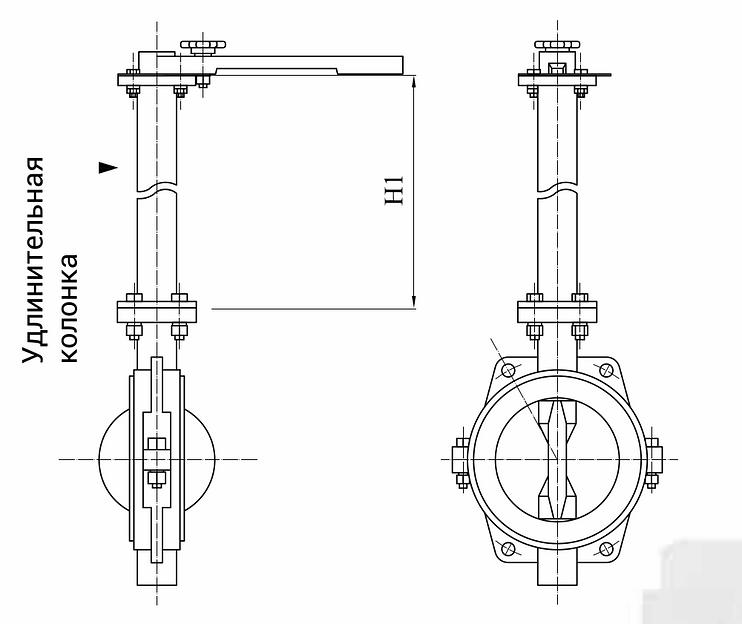

Присоединительные размеры и размеры уплотнительных поверхностей фланцев

Тип 01 или тип 11, исполнение В по ГОСТ 33259-2015

DN, мм

125

PN, МП

1.0; 1.6

Размер, мм, А

56

Размер, мм, В

61

Размер, мм, С

114

Размер, мм, D

175

Размер, мм, D1

210

Размер, мм, d

18

Размер, мм, E

510

Размер, мм, F

304

Размер, мм, G

121

Размер, мм, H

289

Размер, мм, a

22°30'

Модель ГПН

ГПН-150

Масса, кг, не более

22.7
